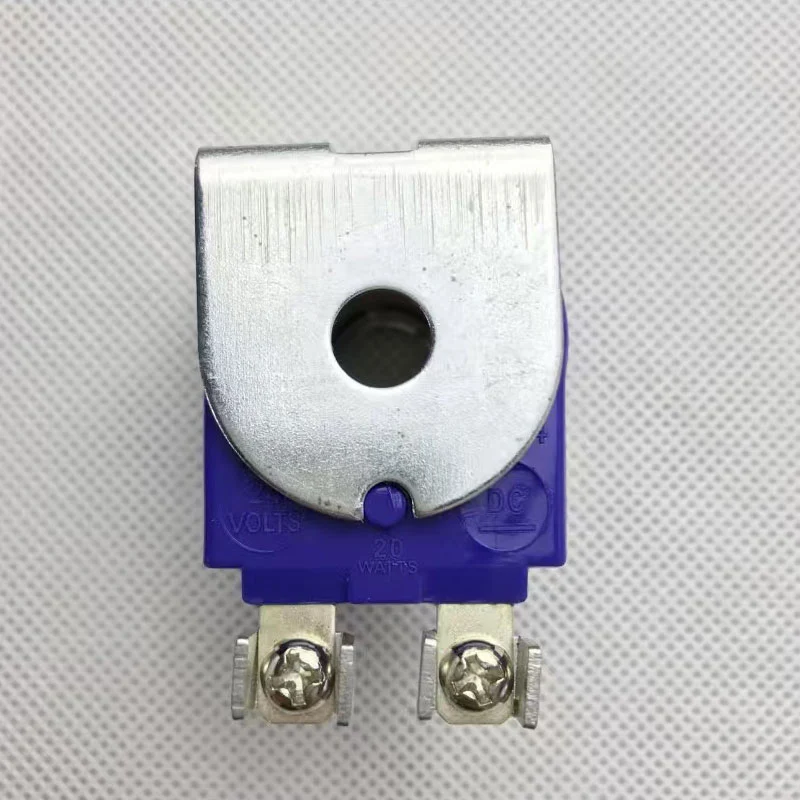

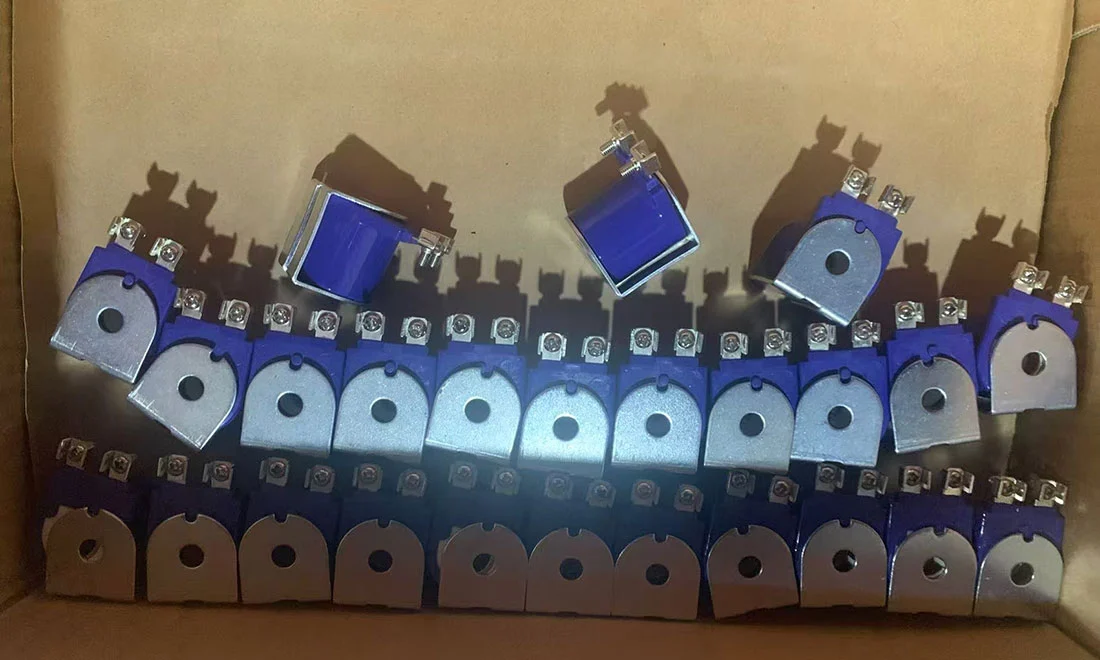

Valvola pilota RCA3D2

La valvola pilota RCA3D2 è anche nota come bobina del solenoide della serie Q, la valvola pilota è adatta a tutte le valvole di impulsi di tipo goyen, valvole di impulsi della serie RCA3D e scatola della valvola a impulsi.

Invia richiesta

Descrizione del prodotto

Portata dell'applicazione

La valvola pilota RCA3D2 è adatta a tutte le valvole di impulsi di controllo pneumatico di goyen ed è compatibile con vari sistemi di rimozione della polvere di impulsi in ambienti goyen. Ciò garantisce che possa funzionare stabilmente in condizioni difficili.

Istruzioni per l'installazione della valvola pilota RCA3D2

1. Requisiti del foro di installazione: fori di installazione di perforazione con un diametro di ф19.3 - 19,4 mm sulla piastra di installazione della valvola pilota.

2. Spessore della piastra di installazione: lo spessore della piastra in acciaio di installazione deve superare 1,5 mm per garantire la resistenza all'installazione.

3. Sealing and Assembly:

UN. Prima di serrare i dadi, assicurarsi che l'O-ring sia installato correttamente per garantire le prestazioni di tenuta.

Si consiglia di assemblare la bobina elettromagnetica sulla valvola pilota prima di installare la valvola pilota per migliorare l'efficienza di installazione.

4. Requisiti di tensione: per garantire il normale funzionamento della valvola a impulsi, la tensione di ingresso della valvola del solenoide deve essere mantenuta nell'intervallo da -10% a +15% della tensione della bobina.

Specifiche del materiale della valvola pilota RCA3D2

Parti	Materiale
Corpo valvola	Lega di alluminio da est-cast
Spingere l'asta	304 acciaio inossidabile
Armatura	Acciaio inossidabile da 430FR
Anello di sigillatura	Nitrile (gomma nitrile)
Noce	Acciaio al carbonio zincato
Vite	302 acciaio inossidabile
MORSETTO	Acciaio al carbonio (pressato meccanicamente)

Parametri operativi

• Larghezza dell'impulso consigliato: 50–500 ms

• Intervallo di impulsi consigliato: 1 minuto o più

Parametri delle prestazioni del prodotto

Indicatori di prestazione	Dettagli dei parametri
Coefficiente di flusso	CV ＝ 0,32
Pressione di lavoro massima	860 kPa
Pressione di lavoro minima	0 kPa
Temperatura di lavoro minima	-40 ℃
Temperatura di lavoro massima	82 ℃
Gas applicabile	Aria media o gas inerte

Dettagli del modello di ordinazione del prodotto

Dimensione della porta del modello	Tipo di filo	Dimensione della porta di scarico
RCA3D0	1/8 "npt	3,2 mm
RCA3D1	1/8 "BSPP	3,2 mm

Parametri operativi

Specifiche del modello: fare riferimento ai parametri K nella scheda tecnica della bobina elettromagnetica di tipo Q e selezionare il modello specifico in base ai requisiti di tensione.

Esempio:

• RCA3D0 - 300 = porta di ingresso NPT 1/8 ", tensione 200/240VAC, con terminale DIN.

• RCA3D1 - 336 = porta di ingresso BSPP da 1/8 ", tensione 24VDC, con cablaggio del terminale a vite (adatto per scatole di montaggio elettromagnetico).

Parti di manutenzione

• K0380: include guarnizioni di o-ring nitrile, armature, molle e gruppo pushrod.

• K0384: include guarnizioni del materiale viton e tutti i componenti di K0380.

• Peso: RCA3D0, RCA3D1 (senza bobina) è 0,174 kg
