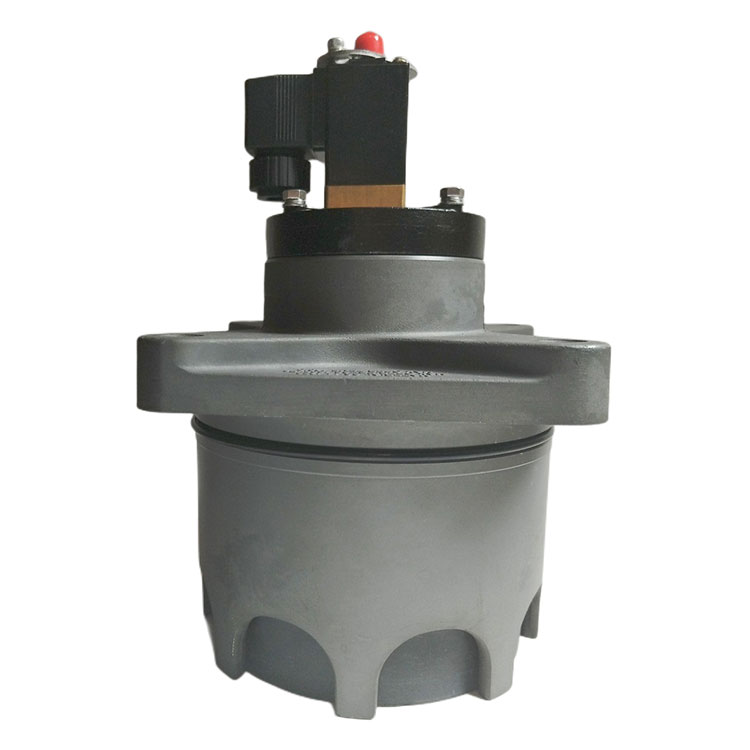

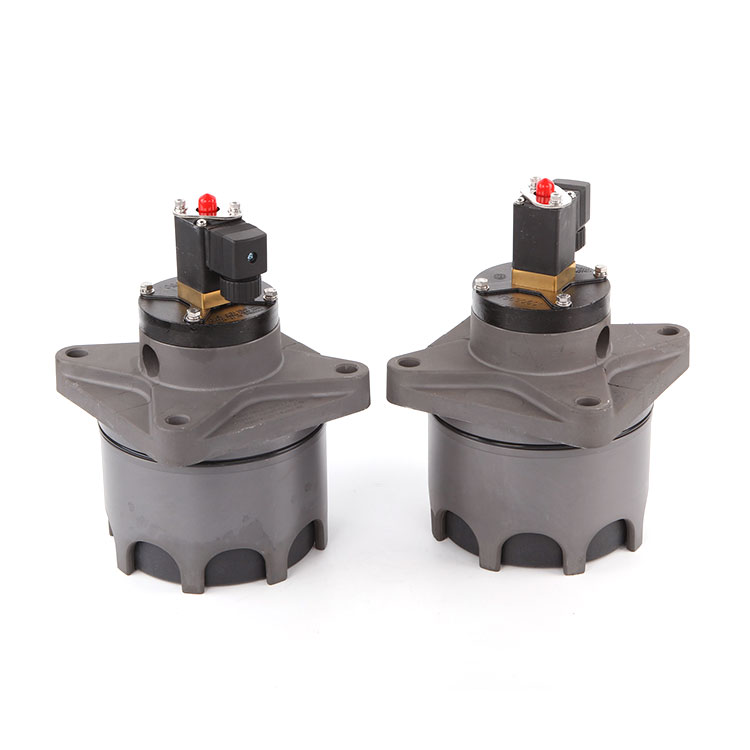

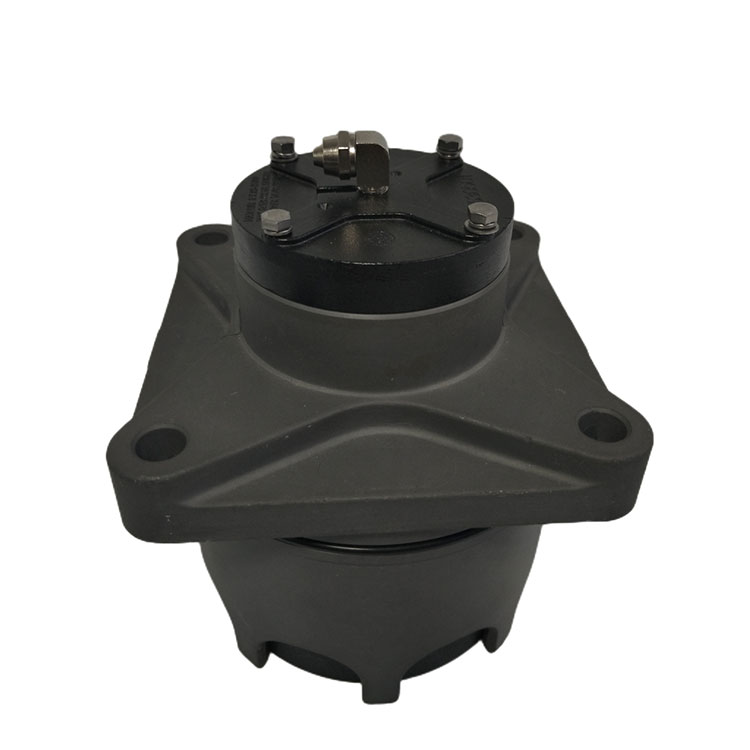

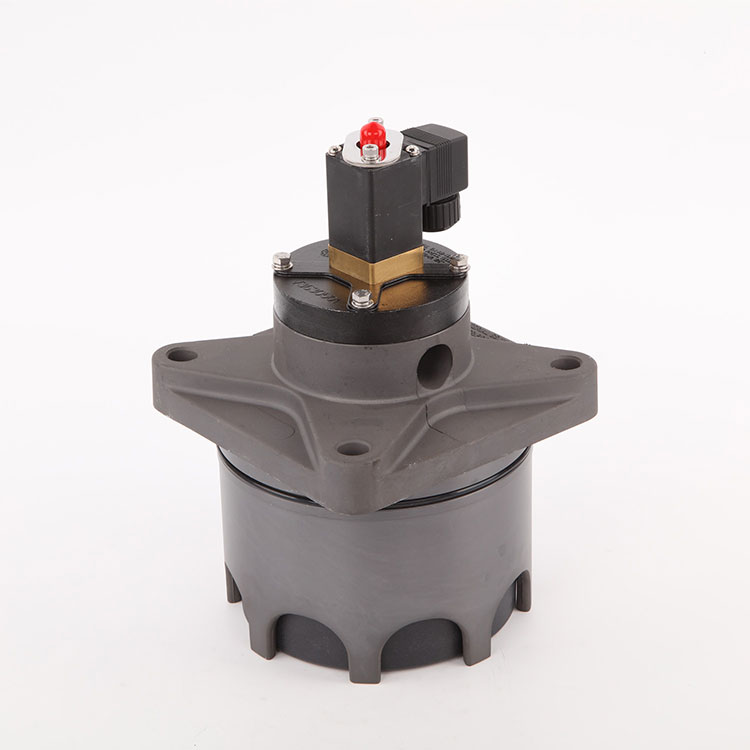

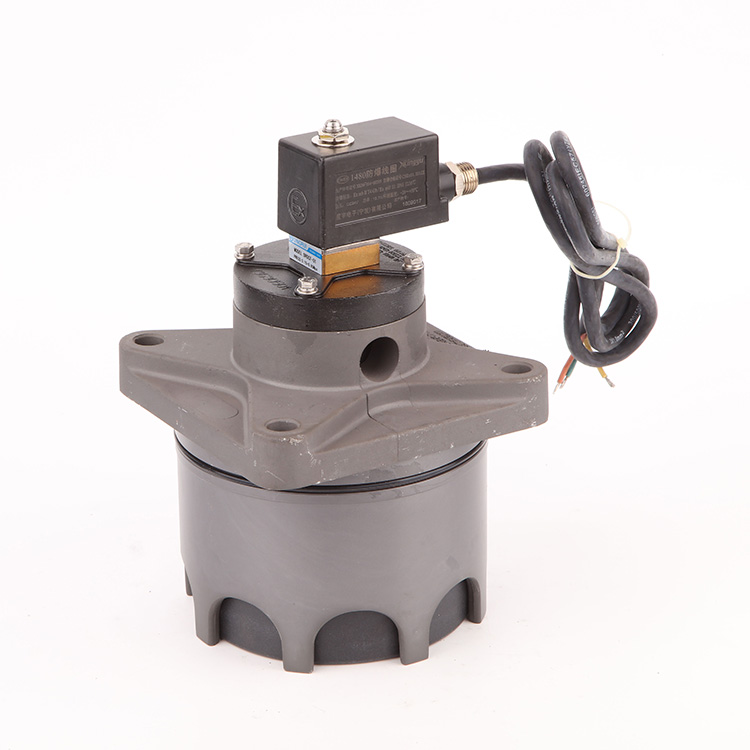

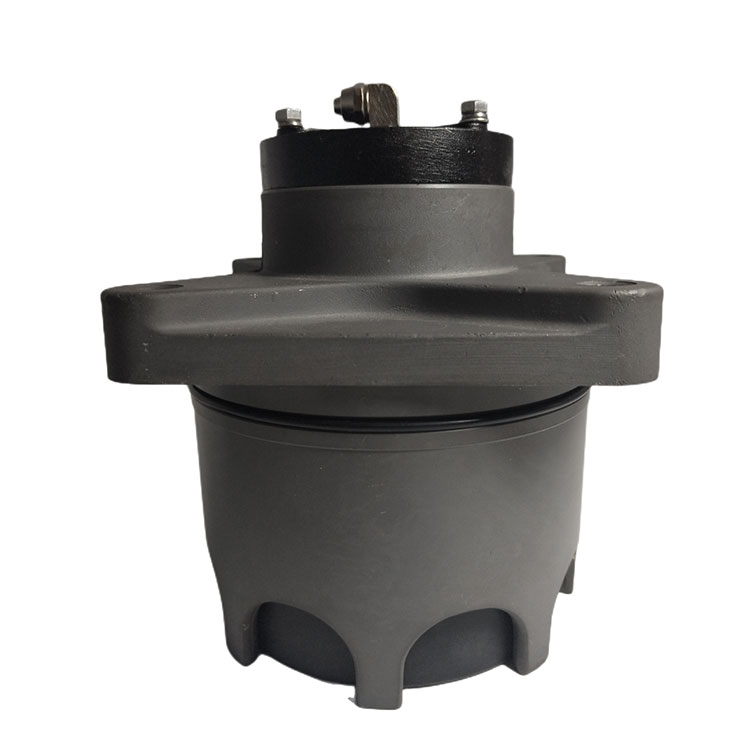

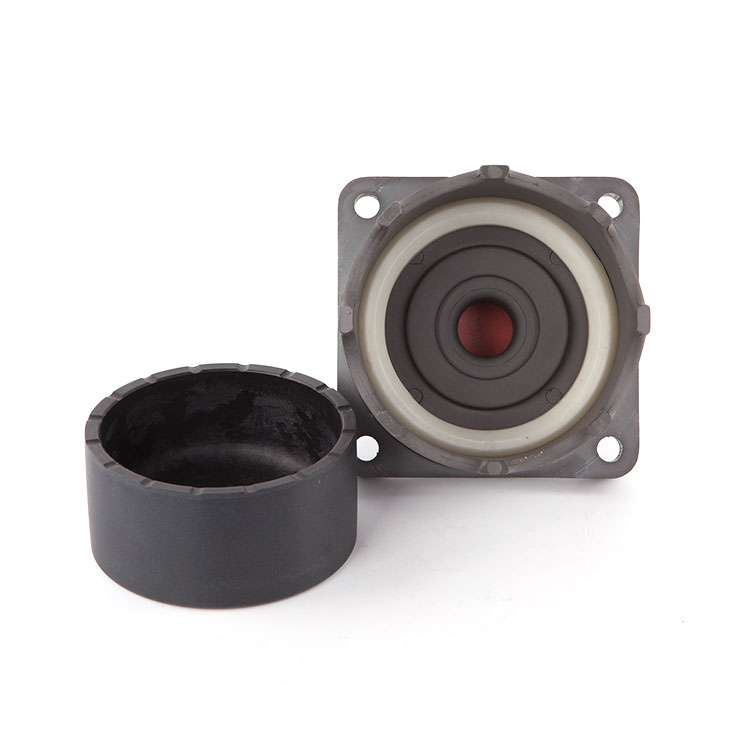

Valvola a impulsi a pistone

La macchina a stella Qingdao fornisce V1614718 Valvola a impulsi a pistone, si basa sulla valvola delle impulsi elettromagnetiche del diaframma e sulla progettazione del meccanismo del pistone, adottando una struttura incorporata, con prestazioni di soffiaggio più forti e una durata di servizio più lunga. Le sue caratteristiche fondamentali sono:

Caratteristiche strutturali

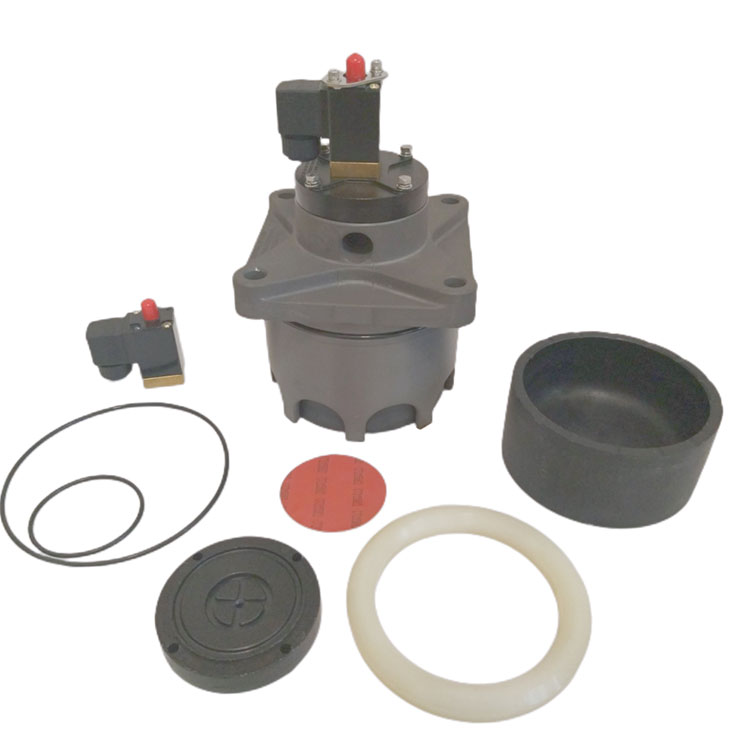

Composto da testa pilota elettromagnetica, pistone e corpo della valvola, l'area della camera posteriore del pistone è più grande della camera anteriore e la forza pneumatica garantisce uno stato di chiusura sensibile.

La cancellazione del diaframma in gomma e la molla di pressione, l'uso della struttura del pistone ad alta resistenza, migliorano significativamente la durata.

Il principio di lavoro della valvola a impulsi a pistoni è diviso in due fasi:

Stato di soffiaggio: dopo che il segnale è stato inserito dal controller elettrico, la testa pilota elettromagnetica apre il foro di scarico e il gas di pressione nella camera anteriore del pistone solleva il pistone e apre il canale di soffiaggio.

Stato chiuso: dopo la scomparsa del segnale, il foro di scarico è chiuso, la pressione del gas nella camera posteriore del pistone spinge il pistone a ripristinare e il canale è chiuso.

Standard tecnico

Pressione di lavoro: 0,2 ~ 0,6 MPA

Specifiche di tensione: DC24V o AC220V/50Hz

Grado di protezione: IP65

Mezzo di lavoro: aria pulita

Temperatura applicabile: tipo di temperatura ambiente -25 ~ 85 ℃, tipo di temperatura ad alta temperatura -25 ~ 230 ℃.

Vita: 1 milione di volte

Specifiche di installazione della valvola di impulsi a pistoni

Requisiti di tenuta: la connessione filettata deve essere riempita con nastro per materia prima PTFE o sigillante del filo e la superficie combinata della scatola di distribuzione dell'aria deve essere liscia e pulita.

Elaborazione della fonte d'aria: il tubo di ingresso dell'aria della scatola di distribuzione dell'aria deve essere installato con un filtro e un regolatore e il fondo è dotato di una valvola di scarico per garantire che l'aria compressa sia asciutta e priva di impurità.

Accuratezza dell'elaborazione: la faccia di fine del pacchetto aereo in base alla Figura 2 elaborazione, per garantire che la tolleranza alle dimensioni e la rugosità superficiale.

Requisiti di pulizia: l'airbag e il pompino devono essere accuratamente puliti prima dell'installazione per evitare i detriti residui.

Connessione

Durante l'installazione con il collettore rotondo, le dimensioni dovrebbero essere secondo la Figura 3 per garantire la corrispondenza della connessione (ad es. Apertura φ150/φ120).

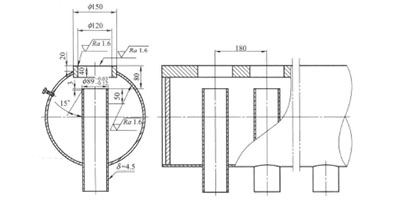

Il diagramma di lavorazione della connessione del collettore (Fig. 2) specifica le dimensioni della chiave: larghezza totale di 180 mm, campione di 15 °, Δ = 4,5 mm di spessore della parete.

Dimensioni esterne

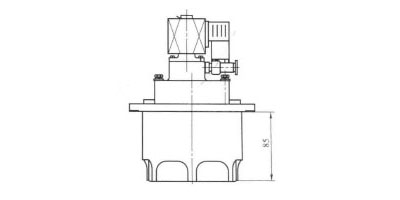

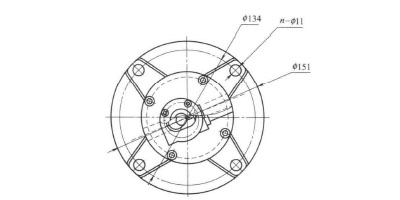

Le dimensioni esterne della valvola a impulsi a pistone da 3 pollici sono mostrate nella Figura 3, con parametri chiave come lunghezza totale di 134 mm e fori di montaggio di φ151 mm contrassegnati.

Con progettazione compatta e disposizione flessibile per pompini, la valvola è adatta alla domanda di pulizia di cenere ad alta efficienza nel sistema di rimozione della polvere industriale. Ottimizzando la struttura del pistone e il controllo elettromagnetico, ottiene una risposta rapida e un funzionamento stabile e soddisfa i rigorosi requisiti di affidabilità e precisione per i prodotti di esportazione.

Figura.1 Figura.2Figura.3
