Valvola a impulsi a pistone Optipow 135

Descrizione del prodotto:

La valvola a impulsi a pistone Optipow135 è una valvola a pistone a impulsi elettromagnetici incorporata di nuova generazione sviluppata sulla base della valvola a impulsi elettromagnetici del tipo a diaframma e del meccanismo a pistone. Fa funzionare molto meglio i getti a impulsi, non occupa molto spazio e semplifica la progettazione del sistema a getto.

La camera di lavoro dell'Optipow135 è diversa dalle tradizionali valvole a membrana perché non presenta parti vulnerabili come diaframmi in gomma e molle di pressione. Utilizza invece un pistone realizzato con materiali ad alta resistenza, che fa durare molto più a lungo la valvola a pistone a impulsi elettromagnetici.

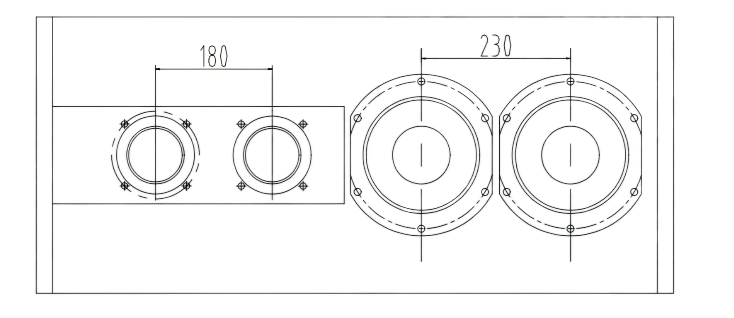

Confronto della spaziatura di installazione tra le valvole a impulsi a membrana Optipow135 e standard con la stessa specifica

Figura 1

Nota: la distanza di installazione sia per Optipow105 che per Optipow135 è 180 mm (minimo 160 mm).

Parametro del prodotto:

Istruzioni per l'installazione

① Riempire le filettature con nastro in PTFE o sigillante per filettature per serrare e sigillare. La superficie di accoppiamento del collettore dell'aria deve essere piana. Assicurarsi che la superficie di accoppiamento sia piana, diritta e liscia per garantire le prestazioni di tenuta.

② Installare un filtro e un regolatore di pressione sul tubo di ingresso del collettore dell'aria e una valvola di scarico sul fondo del collettore dell'aria per garantire che non si accumuli acqua nel collettore e che l'aria compressa sia asciutta e pulita.

③ La faccia terminale per l'installazione del serbatoio dell'aria deve essere lavorata secondo lo schema di lavorazione del serbatoio dell'aria. Rispettare rigorosamente i requisiti di pulizia per la superficie di installazione del serbatoio dell'aria.

④ Prima dell'installazione della valvola, assicurarsi che l'interno e l'esterno del serbatoio dell'aria e del cannello siano puliti e privi di particelle di detriti.

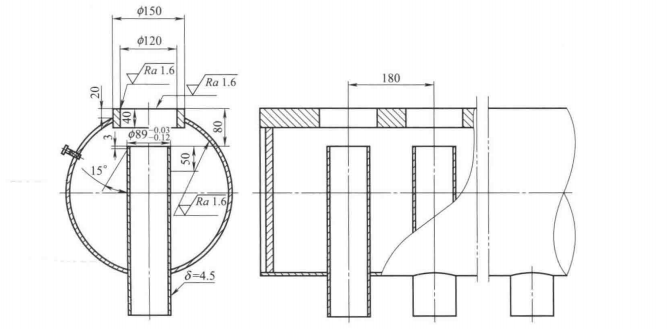

⑤ Fare riferimento alla Figura 2 per lo schema di lavorazione del collegamento del collettore dell'aria.
