Quali preparativi sono necessari prima di installare una valvola a impulsi?

Per migliorare l'affidabilità delle valvole a impulsi nei sistemi di raccolta polveri industriali e di trasporto pneumatico, è stata recentemente pubblicata una guida tecnica di installazione completa. Questa guida mira a fornire agli utenti del settore riferimenti tecnici professionali che coprono l'intero processo, dalla preparazione pre-installazione alla messa in servizio. Standardizzando le procedure di installazione, riduce i tassi di guasto delle apparecchiature e prolunga efficacemente la durata dei componenti principali.

I. Preparativi principali prima dell'installazione

Preparazione pre-installazione pervalvole a impulsi elettromagneticiè fondamentale per garantire la qualità dell'installazione e il successivo funzionamento stabile. Deve essere implementato in modo completo in quattro aree chiave: verifica del prodotto, pulizia delle tubazioni, fornitura di aria e ispezioni elettriche e preparazione degli accessori.

La verifica del prodotto è il passaggio principale.

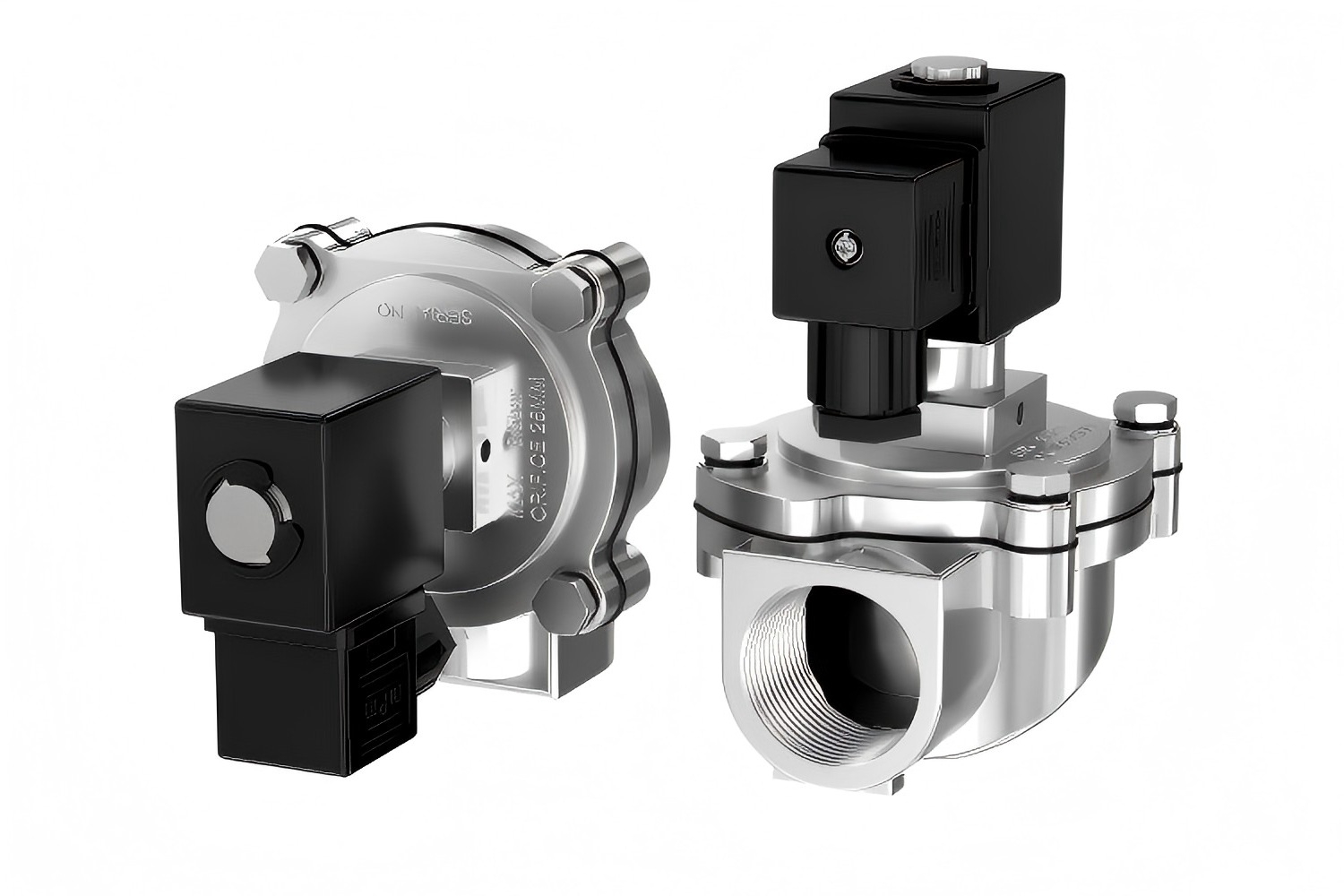

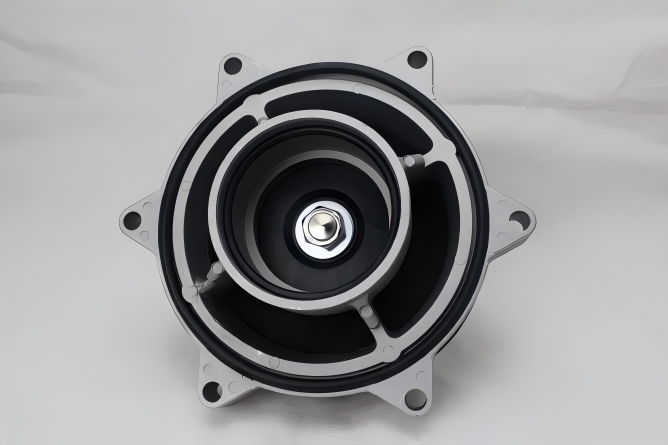

Prima dell'installazione, verificare che il modello e le specifiche della valvola a impulsi soddisfino i requisiti di progettazione. Ispezionare attentamente il corpo della valvola,diaframma, sigillie altri componenti per l'integrità. Confermare che il certificato del prodotto e i rapporti sui test di fabbrica siano completi.

Cappoggiarsi è fondamentale.

Spurgare accuratamente le linee e i collegamenti dell'aria compressa per rimuovere scorie di saldatura, polvere e altri contaminanti. Ciò impedisce a corpi estranei di bloccare i diaframmi o gli orifizi pilota, il che potrebbe compromettere il normale funzionamento della valvola.

Verificare la qualità della fonte d'aria e la capacità di fornitura.

L'alimentazione dell'aria del sistema deve rimanere asciutta, priva di olio e priva di acqua. Si consiglia l'installazione di filtri e separatori olio-acqua. Inoltre, verificare che la capacità del serbatoio dell'aria possa soddisfare le richieste istantanee di consumo d'aria dello scarico per evitare un'alimentazione insufficiente.

Assicurarsi che i collegamenti elettrici siano corretti.

Prima dell'installazione, utilizzare un multimetro per testare il circuito di controllo e verificare che il tipo di segnale di controllo e il valore della tensione corrispondano pienamente ai requisiti della testa del solenoide della valvola a impulsi per evitare malfunzionamenti o bruciature della bobina.

II. Considerazioni tecniche chiave durante l'installazione

L'installazione della valvola a impulsi elettromagnetici deve rispettare rigorosamente le specifiche tecniche, concentrandosi su aspetti critici come la tenuta della connessione, l'orientamento del montaggio, le precauzioni di sicurezza e la compatibilità dei parametri per garantire che la qualità dell'installazione soddisfi gli standard.

Garantire l'integrità della tenuta della connessione.

Durante l'installazione, tutte le interfacce di connessione devono essere pulite e a filo. Utilizzare i materiali di tenuta specificati e serrare saldamente i bulloni. Effettuare test di tenuta dopo l'installazione per eliminare le perdite di aria compressa.

Garantire collegamenti elettrici e protezione del circuito adeguati.

Le spine con bobina elettromagnetica devono essere completamente inserite e bloccate in posizione, con i terminali crimpati saldamente. I cavi di controllo devono essere collegati ai terminali corrispondenti sull'unità di controllo e i punti di ingresso non devono essere rivolti verso l'alto per evitare che l'ingresso di acqua piovana provochi cortocircuiti. Non collegare mai erroneamente i segnali di controllo del cilindro offline agli ingressi dell'elettrovalvola, poiché ciò potrebbe causare la bruciatura della bobina a causa di un'energizzazione prolungata.

Assicurarsi del corretto orientamento di installazione.

Le valvole a impulsi devono essere installate verticalmente o all'angolo specificato secondo le istruzioni del prodotto, con le direzioni di ingresso/uscita allineate al flusso del mezzo. L'installazione inversa è severamente vietata.

Evitare temperature elevate e danni meccanici per proteggere i componenti critici.

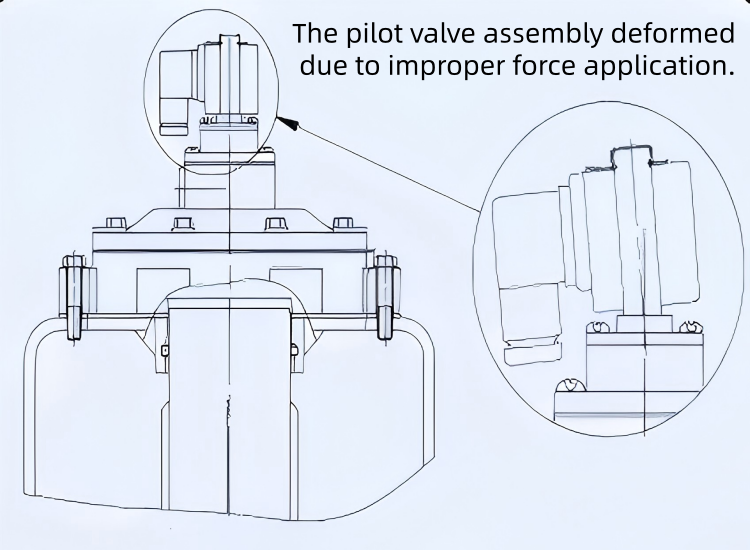

Dopo l'installazione, sono vietate le operazioni di saldatura sui serbatoi dell'aria, sulle flange collegate o sui tubi di soffiaggio per evitare schizzi di saldatura o danni alle membrane dovuti all'alta temperatura. Maneggiare con cura durante il trasporto o l'installazione per evitare danni da impatto al gruppo pilota dell'elettrovalvola, che potrebbero deformare il manicotto della bobina, causando l'inceppamento dello stelo mobile e impedendo il funzionamento della valvola.

Verificare i parametri di pressione e tensione.

Assicurarsi che la pressione operativa del sistema e la temperatura del fluido rimangano entro l'intervallo nominale della valvola a impulsi. Verificare che la tensione di alimentazione sia corretta, che il cablaggio sia sicuro e che l'isolamento sia intatto.

III. Messa in servizio post-installazione e avvertenze di sicurezza

La messa in servizio del sistema e le ispezioni di sicurezza dopo l'installazione sono le fasi finali per garantire un funzionamento affidabile delle apparecchiature. Le considerazioni principali per questa procedura sono le seguenti:

La messa in servizio post-installazione deve essere eseguita in condizioni di assenza di carico.

Verificare se la valvola a impulsi funziona correttamente e risponde prontamente. Osservare eventuali rumori o vibrazioni anomali durante il funzionamento e registrare i parametri rilevanti.

Attenersi scrupolosamente alle avvertenze di sicurezza.

Non introdurre mai aria compressa prima che tutte le valvole siano installate saldamente sul serbatoio dell'aria. Non sono consentite operazioni di saldatura dopo l'installazione per evitare danni al corpo della valvola. Implementare misure di isolamento per le valvole nelle regioni fredde.

Evita i comuni errori di installazione.

Ad esempio, tubi di ingresso dell'aria sottodimensionati nel serbatoio dell'aria possono causare un'alimentazione d'aria insufficiente; un cablaggio errato potrebbe portare alla bruciatura della bobina per energizzazione prolungata; impostazioni errate dell'ampiezza del segnale di impulso possono interrompere i normali cicli di soffiaggio e sprecare risorse d'aria. Durante la messa in servizio, eseguire passo dopo passo una ricerca guasti approfondita.

IV. Contesto applicativo e significato del settore

Essendo un componente di controllo critico nei sistemi automatizzati come la raccolta delle polveri industriali e il trasporto pneumatico, la stabilità operativa delle valvole a impulsi incide direttamente sulla conformità ambientale e sulla continuità della produzione. Con l’inasprimento degli standard ambientali industriali e l’aumento dei livelli di automazione, la competenza professionale nell’installazione e nella manutenzione di componenti critici come le valvole a impulsi diventa sempre più vitale. Questa guida tecnica mira a stabilire procedure operative standardizzate, aiutando le imprese a ridurre i guasti in loco e a ridurre i costi operativi, garantendo così il funzionamento efficiente e stabile di interi sistemi industriali.
