Quali sono le differenze tra le valvole a impulsi ad angolo retto, sommerse e diritte? Come selezionare in base alle esigenze?

In quanto componente di attuazione chiave nei sistemi di pulizia a getto a impulsi, la valvola a impulsi elettromagnetica funge da "interruttore" dell'aria compressa per i depolveratori a maniche a getto a impulsi. Le sue prestazioni influiscono direttamente sulla capacità di lavorazione del collettore e sull'efficienza di cattura della polvere. Per assistere gli utenti del settore nella comprensione accurata delle differenze tecniche tra i tre principali tipi di valvole a impulsi (ad angolo retto, sommersa e diretta) e nella formulazione scientifica dei piani di selezione, questo articolo delinea sistematicamente la struttura, i principi e gli scenari applicabili di queste valvole in base alle specifiche tecniche del settore e alle caratteristiche del prodotto. Fornisce riferimenti per la progettazione tecnica della rimozione della polvere e per il funzionamento e la manutenzione delle apparecchiature.

I. Definizioni fondamentali e caratteristiche strutturali dei tre tipi di valvole a impulsi

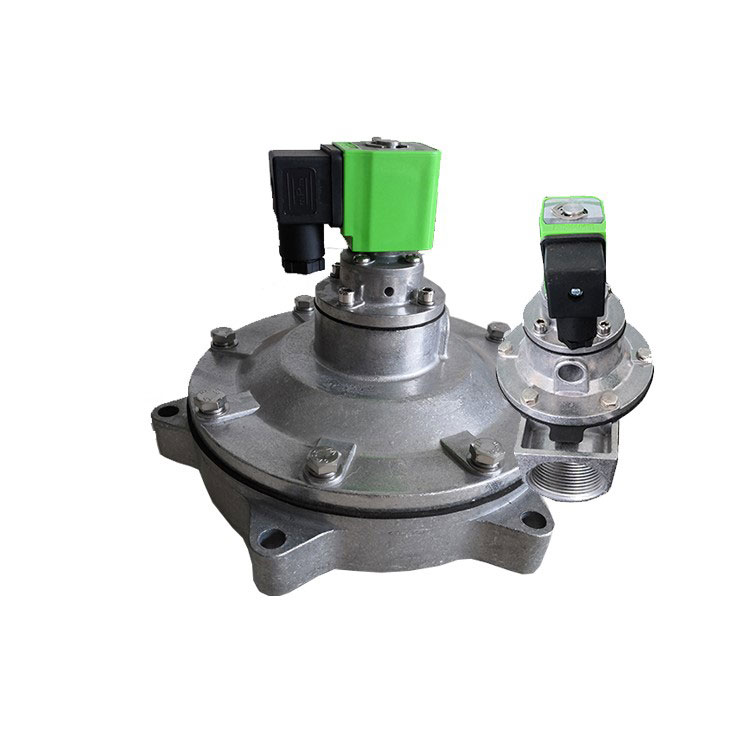

Valvola a impulsi elettromagnetici ad angolo retto

La sua caratteristica è che i tubi di ingresso e uscita dell'aria della valvola a squadra sono ad angolo di 90°. Il corpo valvola e il coperchio sono pressofusi utilizzando materiale in lega di alluminio. Dopo il trattamento superficiale presentano un'eccellente resistenza alla corrosione. Il diaframma e la guarnizione di tenuta sono prodotti utilizzando un processo composito vulcanizzato. Le materie prime per la testa pilota elettromagnetica sono costituite da materiali magnetici ad alta efficienza e materiali di schermatura magnetica in acciaio inossidabile. I componenti critici come molle e elementi di fissaggio sono realizzati in acciaio inossidabile. Metodo di collegamento: il tubo del distributore d'aria (serbatoio dell'aria) e il cannello del depolveratore vengono inseriti rispettivamente nell'ingresso e nell'uscita della valvola, sigillati da dadi di compressione su entrambe le estremità.

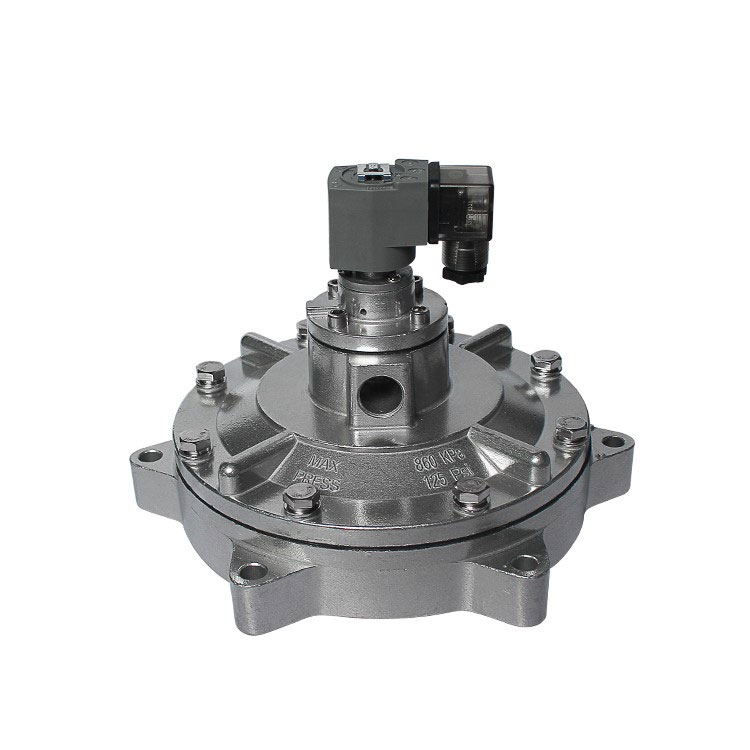

Valvola a impulsi elettromagnetici sommersa

Composto da una testa pilota elettromagnetica, un gruppo membrana (membrana, molla di pressione, guarnizione) e corpo valvola. Installato sommerso all'interno del serbatoio dell'aria, si collega al serbatoio tramite una flangia. La porta di uscita è posizionata centralmente all'interno del corpo della valvola all'interno del serbatoio e si estende attraverso componenti come un dispositivo di penetrazione nella parete per entrare nella camera di soffiaggio per il funzionamento. Questo tipo di valvola presenta un design ottimizzato del canale di flusso che riduce efficacemente la resistenza al flusso del gas, garantendo un funzionamento stabile anche in condizioni di bassa pressione. Questo design riduce il consumo energetico e prolunga la durata della membrana.

Valvola a impulsi elettromagnetici diretta

Le linee centrali dell'ingresso e dell'uscita dell'aria sono allineate in linea retta senza deviazione angolare, con la direzione del flusso del gas chiaramente indicata sulla superficie del corpo della valvola. L'installazione prevede il collegamento di un'estremità al tubo dell'aria che si estende dal serbatoio dell'aria e l'altra estremità al tubo dell'aria della camera di soffiaggio. La sua struttura semplice facilita l'installazione, rendendolo un componente comune nei depolveratori a impulsi con serbatoio d'aria.

II. Analisi comparativa dei principi di funzionamento comuni e distintivi

Principio di funzionamento delle valvole a impulsi ad angolo retto

Un diaframma all'interno della valvola la divide nelle camere d'aria anteriore e posteriore. Quando viene fornita aria compressa, entra nella camera posteriore tramite una porta dell'acceleratore. La pressione nella camera posteriore costringe il diaframma a sigillare la porta di uscita, ponendo la valvola nello stato “chiuso”.

Un segnale elettrico proveniente dallo strumento di controllo del getto di impulsi muove l'armatura della valvola a impulsi elettromagnetici, aprendo il foro di sfiato della camera posteriore. La camera posteriore si depressurizza rapidamente, provocando la retrazione del diaframma. L'aria compressa viene quindi emessa attraverso l'uscita della valvola, posizionando la valvola a impulsi nello stato "aperto". Il rilascio istantaneo di aria compressa crea una corrente a getto.

Quando cessa il segnale elettrico proveniente dal regolatore di impulsi, l'armatura della valvola si ripristina. Lo sfiato della camera posteriore si chiude e la pressione nella camera posteriore aumenta, spingendo la membrana contro l'uscita della valvola. La valvola a impulsi ritorna allo stato "chiuso".

Principio di funzionamento della valvola a impulsi sommersa

La valvola a impulsi è divisa in camere anteriori e posteriori. Quando viene fornita aria compressa, entra nella camera posteriore attraverso un orifizio a farfalla. La pressione nella camera posteriore forza il diaframma a sigillare l'uscita della valvola, mantenendo la valvola a impulsi nello stato "chiuso".

Quando un segnale elettrico proveniente dal regolatore di impulsi sposta l'armatura della valvola, lo sfiato della camera posteriore si apre. Una rapida perdita di pressione nella camera posteriore provoca il movimento della membrana, consentendo all'aria compressa di fuoriuscire attraverso l'uscita della valvola. La valvola a impulsi entra nello stato "aperto", rilasciando momentaneamente un getto di aria compressa.

Quando il segnale elettrico proveniente dal regolatore di impulsi cessa, l'armatura della valvola si ripristina, lo sfiato della camera posteriore si chiude e la pressione nella camera posteriore aumenta, costringendo il diaframma a sigillare l'uscita della valvola. La valvola a impulsi ritorna allo stato "chiuso".

Principio di funzionamento della valvola a impulsi diretti

1. Chiusura di spegnimento: l'aria compressa entra nella camera posteriore attraverso il foro dell'acceleratore. Pressione della camera posteriore > pressione della camera anteriore, spingendo il diaframma per sigillare l'uscita della valvola principale, chiudendo la valvola.

2. Apertura all'accensione: il controller a impulsi invia un segnale, la forza elettromagnetica solleva l'armatura, aprendo il foro di sfiato. La camera posteriore si depressurizza rapidamente, creando un differenziale di pressione tra la camera anteriore e quella posteriore. Il diaframma si sposta all'indietro, aprendo la porta della valvola principale e l'aria compressa viene espulsa.

3. Reset allo spegnimento: quando il segnale elettrico cessa, la molla dell'armatura ritorna, chiudendo il foro di sfiato. La pressione nella camera posteriore viene ripristinata attraverso il foro dell'acceleratore, provocando il ripristino del diaframma e la chiusura della porta della valvola principale, ritornando allo stato iniziale.

III. Principali parametri tecnici e criteri di selezione

Standardizzazione dei parametri tecnici principali: le valvole a impulsi domestiche ad angolo retto e diritte funzionano entro un intervallo di pressione di 0,4-0,6 MPa. Le controparti importate funzionano uniformemente a 0,4-0,6 MPa indipendentemente dal tipo. Entrambe le categorie non presentano differenze fondamentali nella tolleranza alla pressione o nei valori nominali della pressione di applicazione.

Tre principi fondamentali per la selezione scientifica

1. Principio di compatibilità della pressione operativa: per scenari di bassa pressione (che richiedono una pressione della sorgente d'aria ridotta), dare la priorità alle valvole a impulsi elettromagnetici sommerse. Per condizioni di pressione standard (0,4-0,6 MPa), selezionare in modo flessibile i tipi ad angolo retto o diritti in base ai vincoli di installazione.

2. Principio di corrispondenza dello spazio di installazione: quando il serbatoio dell'aria e il cannello sono allineati verticalmente, utilizzare valvole a impulsi elettromagnetici ad angolo retto. Per i layout lineari, utilizzare valvole a impulsi elettromagnetici diritte. Quando è necessaria l'installazione interna all'interno del serbatoio dell'aria, sono preferibili le valvole a impulsi elettromagnetici sommerse.

3. Principio di corrispondenza del tipo di apparecchiatura: i depolveratori a impulsi air-box dovrebbero utilizzare principalmente valvole a impulsi elettromagnetici diritte. I depolveratori a maniche a impulsi possono selezionare valvole a impulsi elettromagnetici ad angolo retto in base all'angolo di installazione. Per i grandi sistemi di raccolta delle polveri che operano in condizioni di bassa pressione, si consigliano valvole a impulsi elettromagnetici sommerse.

IV. Contesto applicativo del settore e prospettive

La valvola a impulsi elettromagnetici è ampiamente utilizzata nelle applicazioni di raccolta delle polveri e la sua stabilità delle prestazioni influisce direttamente sull'efficienza del trattamento ambientale e sulla continuità della produzione industriale. Poiché gli standard ambientali continuano a migliorare, le richieste di valvole a impulsi efficienti dal punto di vista energetico e di lunga durata continuano ad aumentare. Questa pubblicazione di confronti tecnici e linee guida per la selezione di tre tipi di valvole a impulsi tradizionali mira ad aiutare gli utenti del settore a evitare errori di selezione, migliorare l'efficienza del sistema di raccolta delle polveri e ridurre i costi operativi. In futuro, i progressi tecnologici si concentreranno su un controllo più preciso della pressione, una durata di servizio prolungata e una più ampia adattabilità alle diverse condizioni operative, fornendo il supporto dei componenti fondamentali per la trasformazione verde industriale.
