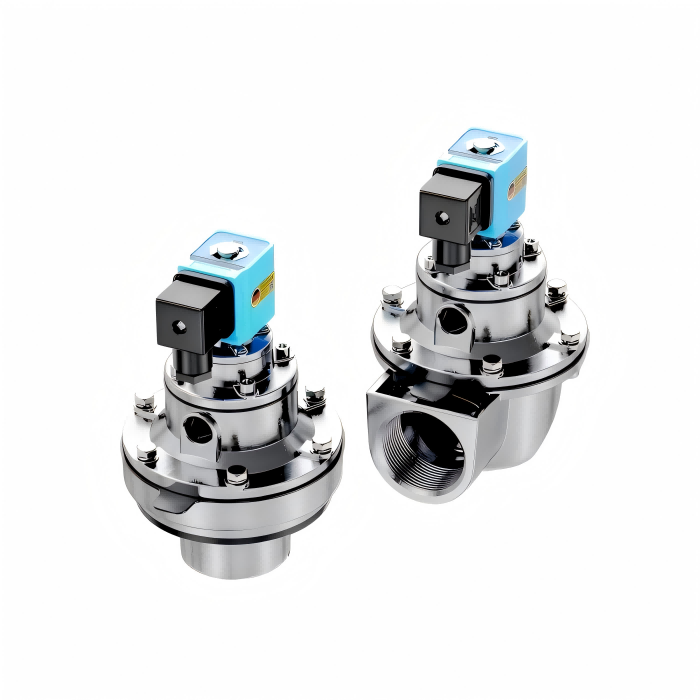

Valvola a impulsi DMF-Z-20

Valvola a impulsi elettromagnetici ad angolo retto DMF-Z-20 La valvola a impulsi elettromagnetici (nota anche come valvola a diaframma) funge da "interruttore" dell'aria compressa per il sistema di pulizia a getto a impulsi nei collettori di polveri a maniche a getto a impulsi. Controllato dai segnali provenienti dallo strumento di controllo a getto di impulsi, esegue in sequenza la pulizia a getto di impulsi sui sacchetti filtro per fila (o compartimento), mantenendo la resistenza del depolveratore entro un intervallo preimpostato per garantirne la capacità di trattamento e l'efficienza di raccolta della polvere.

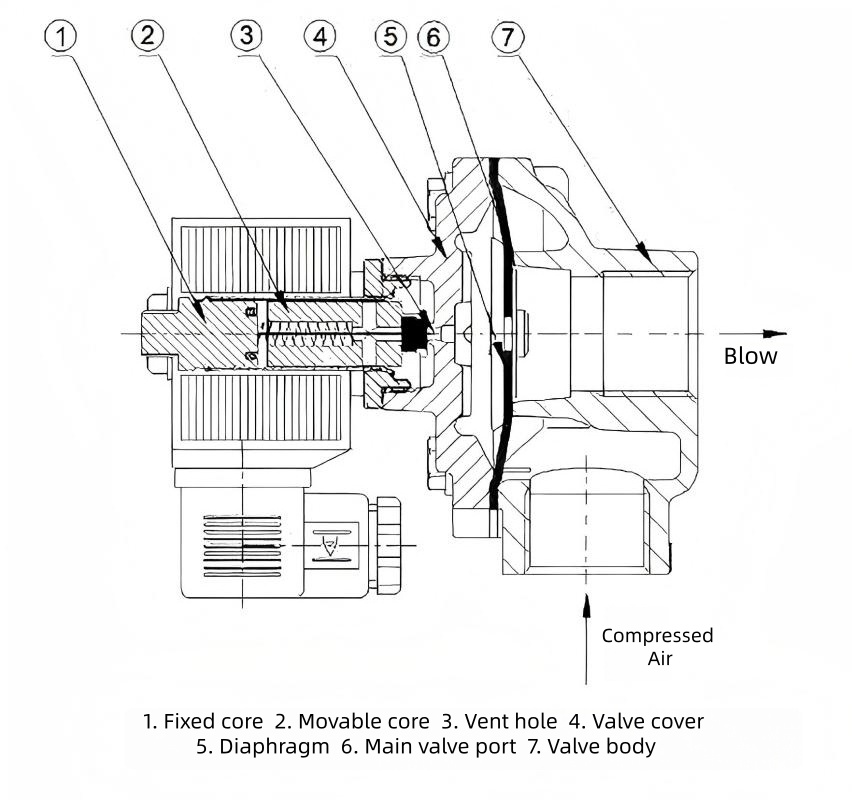

Diagramma schematico:

Caratteristiche strutturali:

DMF-Z-20 è un'elettrovalvola a impulsi elettrici ad angolo retto. Le sue caratteristiche strutturali sono le seguenti:

Design ad angolo retto: l'ingresso e l'uscita formano un angolo di 90°, garantendo un flusso d'aria regolare e l'idoneità all'installazione tra i serbatoi dell'aria e i tubi di soffiaggio del collettore di polveri.

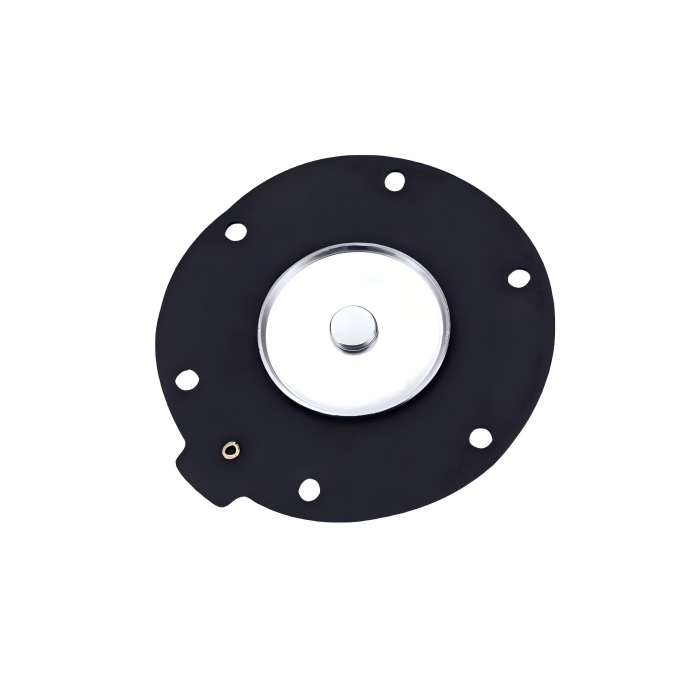

Componenti chiave: include una testa elettromagnetica, un diaframma, un corpo valvola e una molla. Il corpo della valvola è realizzato in lega di alluminio, mentre la membrana presenta tipicamente una struttura rinforzata con tessuto in gomma nitrilica, che offre resistenza all'usura ed elevate prestazioni di tenuta.

Metodo di connessione: presenta una filettatura di connessione G3/4" con un diametro nominale di 20 mm.

Attuazione della membrana: azionata dal differenziale di pressione pneumatica. Quando energizzata, la testa del solenoide apre la porta di scarico per sfogare la pressione della camera posteriore, consentendo al gas della camera anteriore di sollevare il diaframma per il contraccolpo. Alla diseccitazione, la molla si ripristina per chiudere l'orifizio, ripristinando lo stato di tenuta.

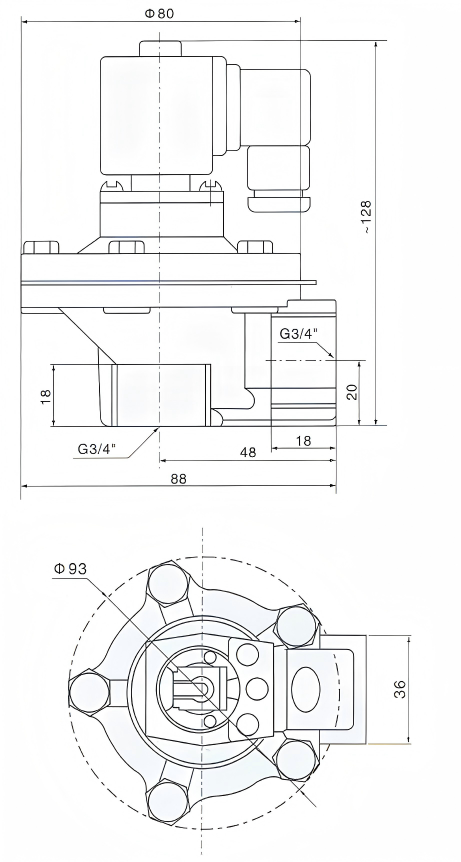

DMF-Z-20 Dimensioni complessive:

Specifiche tecniche:

Principio di funzionamento:

Valvola a impulsi elettromagnetici ad angolo retto DMF-Z-20 Il diaframma divide la valvola a impulsi elettromagnetici nelle camere d'aria anteriore e posteriore. Quando viene fornita aria compressa, entra nella camera posteriore attraverso l'orifizio dell'acceleratore. A questo punto, la pressione della camera posteriore forza il gruppo della membrana a sigillare l'uscita della valvola, ponendo la valvola a impulsi elettromagnetici nello stato "chiuso".

Un segnale elettrico proveniente dallo strumento di controllo del getto di impulsi provoca la ritrazione dell'armatura della valvola. Ciò apre la porta di scarico nella camera posteriore, depressurizzandola rapidamente. Il gruppo della membrana si sposta all'indietro, consentendo all'aria compressa di fluire attraverso l'uscita della valvola. La valvola entra nello stato "aperto".

Quando il segnale elettrico proveniente dal controller del getto di impulsi cessa, l'armatura della valvola a impulsi elettromagnetici si ripristina. La luce di scarico della camera posteriore si chiude e la pressione nella camera posteriore aumenta, costringendo il gruppo della membrana a sigillarsi saldamente contro l'uscita della valvola. La valvola a impulsi elettromagnetici ritorna allo stato “chiuso”.

Aree di applicazione:

Il nucleo DMF-Z-20 è progettato per sistemi di pulizia dei collettori di polveri con maniche a getto a getto, compatibile con maniche filtranti, cartucce filtranti, tubi ceramici e altri elementi filtranti. Serve come "interruttore" dell'aria compressa per il sistema di contraccolpo. Le sue applicazioni sono concentrate in ambienti industriali ad alto contenuto di polvere:

Controllo ambientale delle polveri:Sistemi di pulizia a getto di impulsi compatibili con vari depolveratori a maniche/cartucce.

Produzione industriale:Materiali da costruzione (cemento/calce), metallurgia (acciaio/fusione), estrazione mineraria, prodotti chimici, prodotti farmaceutici, lavorazione dei mangimi, lavorazione del legno, fabbricazione della carta, ecc.

Altre applicazioni:Soffiaggio assistito in sistemi di trasporto pneumatico e apparecchiature/condizioni operative che richiedono la pulizia con getto a impulsi.
