Come selezionare e abbinare una valvola a impulsi elettromagnetici per un filtro a maniche?

Nel campo del controllo delle polveri industriali, il sistema di rimozione delle ceneri di un filtro a maniche determina direttamente l'efficienza operativa e la stabilità dell'apparecchiatura. Essendo l'attuatore principale del sistema di rimozione delle ceneri, la selezione e la configurazione delle valvole a impulsi elettromagnetici sono cruciali. Una selezione errata può non solo portare ad una maggiore resistenza nel depolveratore e ad una diminuzione del volume dell'aria di lavorazione, ma può anche causare il malfunzionamento dell'apparecchiatura. Pertanto, selezionare e configurare in modo scientifico e ragionevole le valvole a impulsi elettromagnetici è fondamentale per garantire un funzionamento efficiente del sistema di rimozione della polvere.

I. Chiarire i principi fondamentali per la selezione delle valvole a impulsi

Il progettista del filtro a maniche è l'organo decisionale per la scelta delle valvole a impulsi elettromagnetici.

La rimozione della cenere è una misura importante per garantire il normale funzionamento del filtro a maniche.La valvola a impulsi fornisce la fonte d'aria, mentre il convogliamento e la distribuzione del tubo di soffiaggio e le caratteristiche di risposta del sacchetto filtro determinano congiuntamente l'effetto finale. Le prestazioni di soffiaggio e il volume d'aria della valvola a impulsi devono corrisponderela torta di polvere formatasi sulla superficie del sacchetto filtro.Una rimozione insufficiente della cenere può comportare una maggiore resistenza dell'apparecchiatura, una diminuzione del volume dell'aria di lavorazione e un deterioramento delle condizioni operative del sistema; un'eccessiva rimozione della cenere può causare danni al sacco filtro e aumentare l'emissione di polveri sottili. Pertanto, la scelta precisa della valvola a impulsi è la chiave tecnica per bilanciare la resistenza dell'apparecchiatura e l'efficienza di filtrazione.

La capacità di soffiaggio della valvola a impulsi è limitata da vari fattori nel sistema di rimozione della polvere.

Dall'estremità di ingresso, il volume e la pressione della scatola di distribuzione del gas, il diametro interno del tubo di alimentazione del gas e la capacità di alimentazione del gas della sorgente influiscono direttamente sulle prestazioni di soffiaggio. Dall'estremità del carico, il materiale, il diametro, la lunghezza e la quantità del sacchetto filtro, nonché la temperatura, l'umidità e la viscosità della polvere impongono requisiti diversi al soffiaggio. Pertanto, non è scientifico valutare la capacità di rimozione della polvere della valvola a impulsi esclusivamente in base alla sua capacità di soffiaggio.

II. Padroneggiare i tipi e le condizioni di lavoro applicabili delle principali valvole a impulsi

Attualmente, le valvole a impulsi elettromagnetici sono principalmente classificate in tre tipi: ad angolo retto, sommerse e diritte. Ciascuna tipologia possiede caratteristiche strutturali e prestazionali distinte, che le rendono adatte a varie condizioni di lavoro.

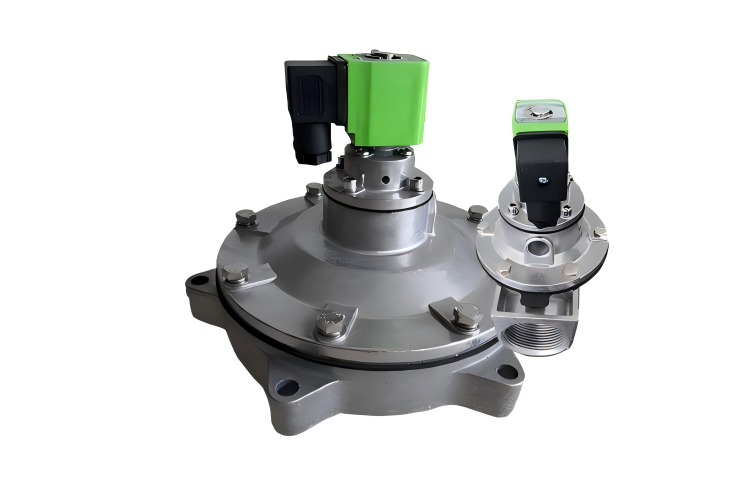

La valvola a impulsi ad angolo retto è un tipo comune, caratterizzato da un tubo di ingresso e uscita dell'aria ad angolo retto di 90 gradi. Questo tipo di valvola funziona tipicamente a una pressione di esercizio di 0,4-0,6 MPa, con un intervallo di temperatura ambiente compreso tra -10 ℃ e 55 ℃ e un livello di umidità relativa non superiore all'85%. Grazie alla sua struttura compatta, è comunemente utilizzato nei sistemi di rimozione cenere in linea in condizioni operative convenzionali.

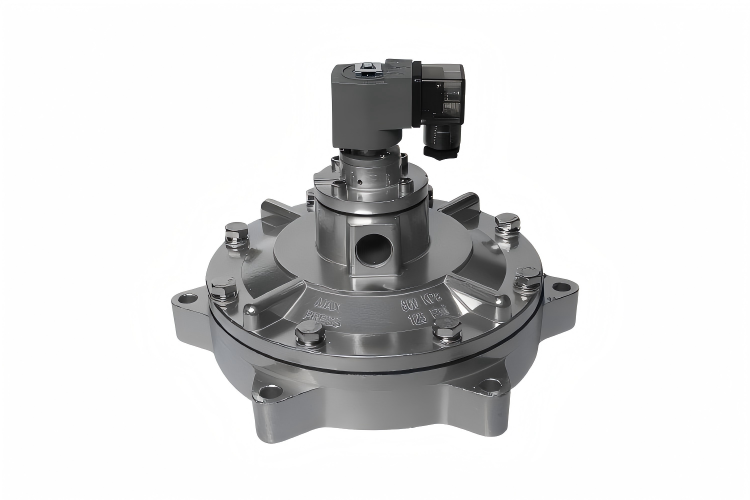

La valvola a impulsi sommersaderiva il suo nome dalla sua installazione all'interno della sacca di gas. Questa struttura riduce la resistenza del percorso del flusso e abbassa la pressione della sorgente del gas di soffiaggio, rendendolo adatto per applicazioni a bassa pressione. La pressione della fonte del gas di insufflaggio può essere pari a 0,2-0,3 MPa, il che può ridurre il consumo di energia e prolungare la durata del diaframma.

Le linee centrali dell'ingresso e dell'uscita dell'aria della valvola a impulsi diretta sono allineate. Il suo vantaggio è l'installazione conveniente ed è comunemente usato nei collettori di polveri a impulsi dell'airbox; lo svantaggio, tuttavia, è che il flusso d'aria incontra una maggiore resistenza quando passa attraverso il corpo della valvola.

III. Corrispondenza precisa in base ai parametri delle condizioni operative

Quando si seleziona un modello, non si dovrebbe fare affidamento esclusivamente sull'esperienza o su un singolo parametro, ma si dovrebbe condurre un'analisi completa basata su condizioni e parametri operativi specifici.

La temperatura operativa è una base importante per la selezione del modello.

Ad esempio, la valvola a impulsi ad angolo retto è generalmente adatta per l'uso in ambienti compresi tra -10 ℃ e 55 ℃. Per ambienti speciali ad alta o bassa temperatura, è necessario selezionare componenti del diaframma con livelli di resistenza alla temperatura corrispondenti o prodotti appositamente personalizzati.

La scelta del tipo di valvola è determinata dalla pressione richiesta per la rimozione della cenere.

Se la pressione dell'aria compressa fornita dal sistema è relativamente bassa (0,2-0,4 MPa), è da preferire la valvola a impulsi sommersa; se la pressione è sufficiente (0,4-0,6 MPa), è possibile applicare il tipo ad angolo retto o quello diritto.

Anche le caratteristiche della polvere non possono essere ignorate.

Per la polvere ad alta viscosità e concentrazione è necessaria una maggiore capacità di rimozione della polvere, che richiede una valvola a impulsi con volume di soffiaggio sufficiente e prestazioni di apertura stabili.

IV. Conclusione

Il sistema di rimozione delle ceneri di un filtro a maniche è un insieme complesso e la scelta e la configurazione delle valvole a impulsi non è solo una questione tecnica ma richiede anche una ricca esperienza pratica. Dalla progettazione della scatola di distribuzione dell'aria alla disposizione dei tubi di iniezione, fino alla scelta delle valvole a impulsi, ogni collegamento influisce sull'effetto finale di rimozione della cenere. Con il progresso della tecnologia industriale, si ritiene che in futuro saranno disponibili metodi più scientifici e convenienti per guidare la selezione e la configurazione delle valvole a impulsi, promuovendo lo sviluppo della tecnologia di rimozione della polvere industriale verso una direzione più efficiente e di risparmio energetico.
